北京两级真空除氧器及其工作结构示意图

一、概述

    在锅炉给水处理工艺过程中，除氧是一个非常关键的环节。氧是给水系统和锅炉的主要腐蚀性物质，给水中的氧应当迅速清除，否则它会腐蚀锅炉的给水系统和部件，腐蚀产物氧化铁会进入锅内，沉积或附在锅炉管壁和受热面上，形成传热不良的铁垢，而且腐蚀会造成管道内壁出现点坑，阻力系数增大。管道腐蚀严重时，会时常发生管道爆管事故。国家规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都必需除氧。多年来众多锅炉给水处理工作者一直都在探求既高效又经济的除氧方法，而真空除氧法就是其中的一种。它主要适用于低温低压锅炉的使用及没有蒸汽源的锅炉给水除氧。

二、两级真空除氧器的设计条件

两级真空除氧器是我公司根据热水锅炉和油田热采专门设计的，因为热水锅炉和油田热采的锅炉给水通常为常温水，这样冬天的给水温度过低，一般0度左右，给除氧带来了问题。

三、两级喷射式真空除氧器设备组成：

        两级喷射式真空除氧器（ 简称无头除氧器）、由一级高喷射装置、二级喷射装置, 增压泵组, 真空泵组，减温水箱，流量计，汽动阀，高精度滤水器，多位闸阀，PLC全自动控制箱等组成。

        两级喷射真空除氧器内装设有一级喷射装置，使用时先启动真空泵组，真空缸的压力达到-0.09Mpa时，打开汽动阀门，给水泵将软化水送入高精度滤水，再进入一级喷射器增压，形成高效率雾化裙,在高真空下运行，除去给水中百分之九的氧。粗除氧水落入成积箱后，一级给水泵将粗除水送入二级喷射器内。经二级喷射器 增压喷出，形成雾化裙，粗除氧的水在同等真空下，又将温度提高一层，经二级除氧的水落在真空缸下部，当水位计克度达到400mm时，启动锅炉给水泵将二次除氧的水抽出经流量计送给锅炉。

       两级喷射真空除氧器设计合理，运行稳定，使用场合广，适用性能强，结构紧凑，占地面积小，耗功极低，可利用PLC自动控制，工作噪声低，没有振动，安装布置简单。

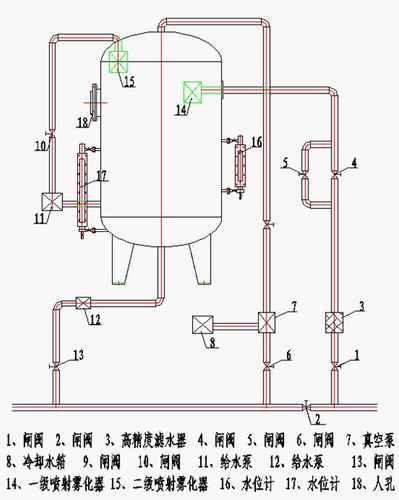

四、北京两级真空除氧器及其工作结构示意图

     两级喷射真空除氧器设计合理，运行稳定，使用场合广，适用性能强，结构紧凑，占地面积小，耗功极低，可利用PLC自动控制，工作噪声低，没有振动，安装布置简单。
