前言：自动加药装置主要有双泵单控组合式、三泵双控组合式、组合式炉水R值自动控制装置等几种类型，每种类型的结构有些不同，本文将作简要说明：

　　

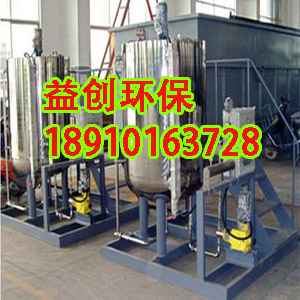

　　1、双泵单控组合式自动加药装置本装置由一个计量箱、二台加药计量泵(互为备用)，一套交流变频式自动加药控制系统、连接管路、阀门、底座等组成，见图1。计量箱的容积为1M'(用户有特殊要求另议)，是否带搅器、远传液位计、液位高低限报警以及罐体材质选择由用户或设计部门提出，也可由用户直接向我单位咨询。罐体材质有钢、不锈钢、衬胶罐体，用于不同的药液。用户订货时，必须说明计量泵如下参数：流量(1／H)，泵出口压力(MPa)，泵流路材质(或者输送药剂的名称、浓度)。
　　
　　2．三泵双控组合式自动加药装置
　　
　　自动加药装置由二个计量箱、三台加药计量泵、三套交流变频式自动加药控制系统、连接管路、阀门、底座等组成见图2
　　
　　自动加药装置三台加药计量泵中，泵3为泵l、泵2的备用泵，通常情况下，泵1、泵2分别在二套交流变频式自动加药控制系统驱动下工作，使加药计量泵可以按四种方式工作，控制柜上的切换开关可将备用泵投入运行。
　　
　　用户对计量箱、加药计量泵等提供参数的要求可参考前述的双泵单控组合式自动加药装置中的有关说明。
　　
　　3．组合式炉水R值自动加药装置
　　
　　全自动加药设备是用于锅炉水协调磷酸盐处理(控制炉水R值)的自动加药装置。自动加药装置装置由三个计量箱、三台计量泵、一套交流变频式R值自动控制系统、连接管路、阀门、底座等组成。　　三个计量箱容积均为1立方米，分别贮存磷酸三钠、磷酸氢二钠、氢氧化钠。
　　
　　交流变频式R值自动控制系统包括R值分析仪，动加药控制柜。交流变频式自动加药控制柜。
　　
　　加药装置的加药方式选择和技术特点如下：
　　
　　1、外部脉冲触发式：每个加药循环多99分钟，长工作时间999秒。
　　
　　2、时间比例式：每个加药循环多99分钟，持续工作时间1～99%可选。
　　
　　3、限时式（加药与排污同时进行）：长工作时间99分钟。
　　
　　4、排水比例式：加药时间为前一个排污时间的1～99%可调。
　　
　　AC4000/5000系列电导检测控制仪
　　
　　用于排污和加药控制特别经济实用。采用表面安装技术，UL和CUL认证，可直接驱动控制电磁计量泵的化学药剂投加量。排污和加药面板指示，排污电导设定点可调，自动6%设定点死区。
　　
　　检测控制范围：AC4010/50100～500/0～1000μs/cmAC4050/50500～2500/0～3000μs/cm
　　
　　控制输出：加药泵控制，排污阀控制输出继电器：5A/230VAC。
　　
　　检测输出：4～20mA电导值（选择件）。
　　
　　控制输入：流量开关，流量脉冲（AC5000用）
　　
　　电源：230VAC/50HZ
　　
　　防护等级：NEMA12X
　　
　　环境温度：0～50℃
　　
　　电导探头：3/4"三通式PVC管联接
　　
　　控制模式：
　　
　　AC4000：电导值达到预设水平，开启排污阀同时启动加药泵。
　　
　　AC5000：包括了AC4000功能，增加三个选择功能：
　　
　　①可调计时器控制：达到预设电导水平，启动计时器/加药泵，预设时间（1～100分钟可调）到，关闭加药泵
　　
　　②%计时器控制，在每个重复时间（10分钟）循环周期上，加药泵工作时间在0～之间可调
　　
　　③脉冲计时器控制：由流量脉冲启动计时器，投加泵工作时间在1～100秒之间可调，投药量同制水体积成比例。
　　
　　技术特点：
　　
　　·药桶容量：40L,120L,200L,500L,1000L
　　
　　·适用计量泵容量：从0.02L/H到1200L/H
　　
　　·药桶材质：PE材质，耐化学腐蚀·UV防护的可选PE材质
　　
　　·液体温度：60℃
　　
　　·加料/检查孔—40到200L药桶：ø100mm—500到1000L药桶：ø135mm

 yc全自动加药装置是我公司北京益创环保科技有限公司专为优化循环水体系运转而规划的实用新型设备。其原理是经过在线检测体系、主动加药体系来操控对循环水体系的化学药剂量的投进，来到达有用避免循环水体系中经常出现的结垢、腐蚀、生物粘泥及菌藻疑问。欢迎来电咨询：18910163728王经理
