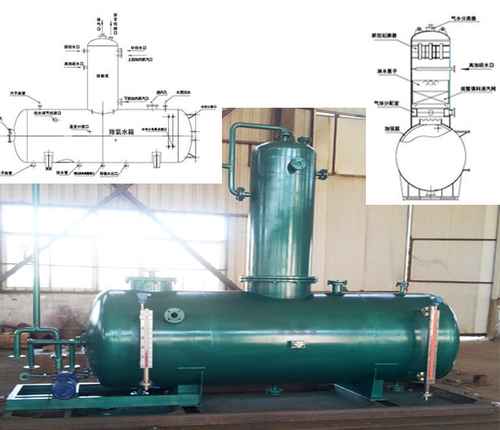

今天无意间看到了一个论坛，一个朋友提出了有关于真空除氧器设计问题，技术要求：60t/h、工作压力:0.007MPa、工作温度:39.4℃、喷嘴进水压力：0.2MPa、水箱容积:30m3。真空除氧器的实物图与图纸如下展示：
真空除氧器是一种使水在真空下低温沸腾，脱除水中含有的氧气、氮气体的设备。 真空除氧器的基本原理：根据亨利定律和道尔顿定律，对溶于水中的各种气体，在一定的压力，水的温度越高，溶解度就越低。真空除氧器就是在封闭的容器中，容于液体中的某气体量于液体接触的汽相中，该气体的分压力成正比。当水面上蒸汽的分压力增加时，气体的分压力将随之减少；当水沸腾时，水面上的压力被水蒸汽所饱和，气体的分压接近于零，水中所溶解的气体将全部被析出。水的物理特性表明，在真空下低温水也能沸腾，真空除氧就是利用这一特性达到除去气体目的。
这种除氧方法一般在30℃～60℃温度下进行。可实现水面低温状态下除氧(在60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉,均可用真空除氧而获得满意的除氧效果。相对于热力除氧技术来说：它的加热条件要求很低,锅炉房自耗汽量减少,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更高。低位布置也需要一定的高度差,而且对喷射泵、加压泵等关键设备的运行管理要求也很高。
真空除氧水可以低位布置，真空泵可采用以蒸汽作动力的蒸汽喷射泵，或以循环水为工作介质的射水喷射泵。
真空式除氧器其压力一般为0.03~0.0588Mpa之间。水温一般保持在40~60℃之间，为保持水始终处于沸腾状态，应使水维持在过热2~10℃下的真空度，则获得较好的除氧效果。
