凝汽器胶球清洗装置由收球网,胶球输送泵,装球室,控制器,胶球及阀门管路等部件组成.它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗.该装置可在机组不用停机、不减负荷的条件下,胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率. 胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态,始终保持凝汽器冷却管内的清洁,延长冷却管的使用寿命,提高发电厂的经济效益,保障机组安全的运行.
我公司生产的胶球清洗装置系统设计结构合理,性能稳定可靠.其SF型收球网采用不锈钢双栅格网板分流型结构.另有适用于中小型机组的SD型单栅格网板及SL型漏斗式收球网.具有操作方便,胶球回收率高(≥96%)等特点.
选用合适的清洁胶球,球的湿态直径比冷却管内径略大一点（约1-2mm）,且湿态比重和水相近.将胶球从装球室手孔处投入装球室内,数量为凝汽器进水室铜管数的10%左右.然后启动胶球泵,打开系统两端球阀,胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球、循环水经过水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续清洗.
1. 收球网
胶球清洗装置的关键设备是收球网，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失大，主要表现在：收球率低而不稳、严密性差、卡球等；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。
针对现有收球网的上述缺点，根据循环水进出管的直径大小，设计了单板式SD型收球网（适用于公称直径≤DN900的母管中）和“V”型双板式SQ型收球网（可用于公称直径≥DN800的母管中）两大系列。
1.1 单板式收球网（SD型）
SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套“压顶装置”防止网板经长期运行产生变形与出球口贴合不牢。
1.2 双板式收球网（SQ型）
SQ型收球网是一种新型收球网，具有以下特点：①改变收球网的结构型式，收球时，网片呈“V”型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈“A”型状，可以对网片进行反冲洗。②采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。③去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。④由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。
该型号的收球网由筒体、栅网板、电动推杆、螺旋输送机构等部件组成，收球时，栅网板呈“V”型，胶球杂物及水垢等沿栅网板表面下滑到收球网底部，并被螺旋机构强制送到胶球引出管，由胶球泵抽吸至装球室进行下一轮清洗。不收球时，利用电动推杆，曲柄机构使栅网板呈“A”型，此时既可以减小水阻，又可以利用水流对栅网板进行反洗，使遗留在栅网板上的杂物被水流冲去，保证收球效率。

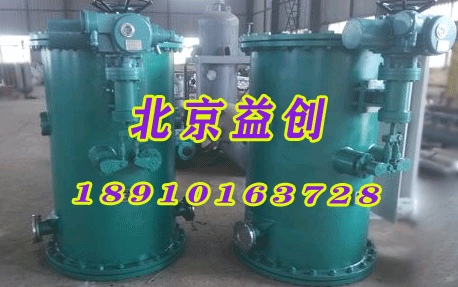

2. 二次滤网
二次滤网是冷却水净化装置的主要设备之一，它清除了大于6mm以上的杂物，对保障胶球的畅通无阻和凝汽器的正常工作，起到了关键作用。
我公司生产的二次滤网有：外旋式滤网（WE型）、切换式滤网（FE型）、电动射流反冲式滤网（DYL型）、全密封电力传动反冲式滤网（DII型）可供选择。详见专项说明书。
3. 装球室
装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置。它由外壳、漏斗、切换阀等组成，并配有观测窗、放气、放水阀门等。
4. 胶球泵
胶球泵是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两叶片构成的管状通道，具有不堵塞、不切球和胶球磨损小等优点。
5. 分汇器
分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。
