工业过滤设备是什么，种类型号分别是什么（图）

工业过滤器

一、用途

供水系统的管道前，一般都采用了一次滤网进行处理。但处理后的水质中仍存在着一些体积较小的杂物，当它们在供水系统中聚集到一定程度而不清除时，将导致流通面积减少，终导致堵塞，严重时将造成停机，尤其对安全运行构成极大威胁。

我公司工业旋转反冲洗式滤水器分为手动旋转反冲洗式及全自动反冲洗式，适用于DN600以下供水管道上，并在如下工业生产中得到很好的应用：发电厂、热电厂、水电站、钢铁厂、印染厂、造纸厂等工矿企业循环水系统，热网水系统及其它用水管道上。

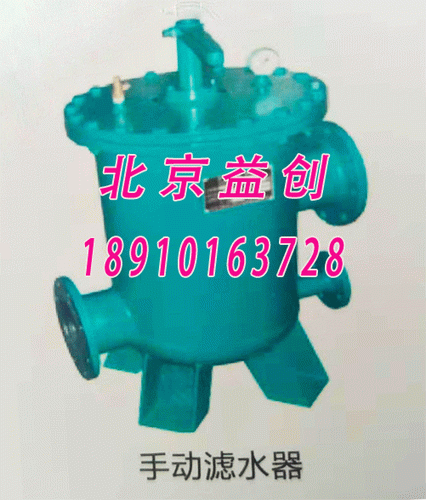

手动旋转反冲洗滤水器结构简介和运行说明

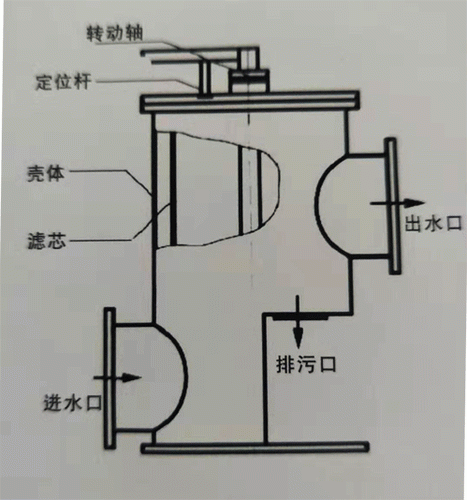

旋转反冲洗滤水器系列LS型手动滤水器主要由：

①转动轴②定位杆③壳体④网芯⑤进水口⑥出水口⑦排污口等组成

手动滤水器与管道系统连接后，水就会从进水口进入滤水器，过滤后的水就会从出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚集到一定数量时，即造成进水口和出水口有一定差压，这时可转动网芯进行轮次反冲洗，杂质将会从排污口自行排出。

全自动旋转反冲洗滤水器结构简介

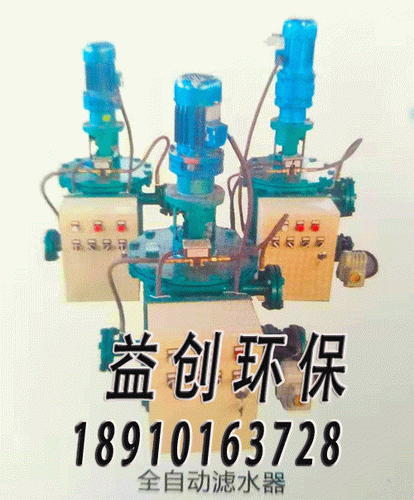

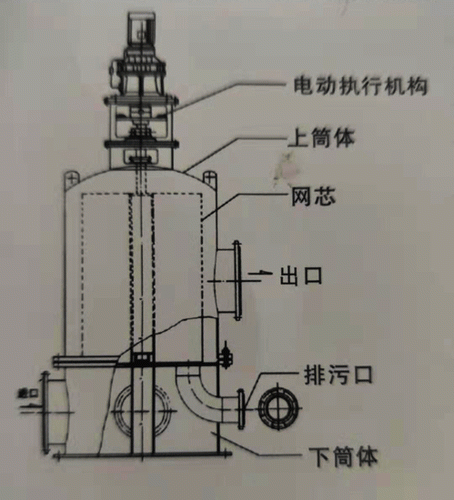

DLS型全自动滤水器由执行结构及自动控制机构组成，执行结构由电动减速装置、滤水器本体、电动排污阀等组成。自动控制机构由安装在滤水器本体上的压差控制器及PLC模块、电控箱组成。

DLS型全自动滤水器具备自动过滤、自动旋转排污、实现无人值守。

全自动反冲洗式滤水器的压差排污和定时排污设置：

1.压差排污：当杂质聚集到一定数量时，利用冷却水进出水管之间差压信号来反冲洗排污，压差变送器信号反馈给控制信号，控制机构启动电动排污阀、减速机将以每分钟3-6转的转速运转，全自动工业滤水器设置内置排污槽，当电动排污阀打开时，排污槽处于负压状态，水流对附在网芯外侧壁上的杂质污物反向冲洗，悬浮物及杂质进入排污槽经过排污阀门排出。

2.用户如需要设置定时排污，时间可设置在0-99小时内清洗排污，在设置的时间内启动电动排污阀及反冲洗滤网。可根据用户要求设置手动启动和关闭按钮，进行调控检验使用系统操作模式。

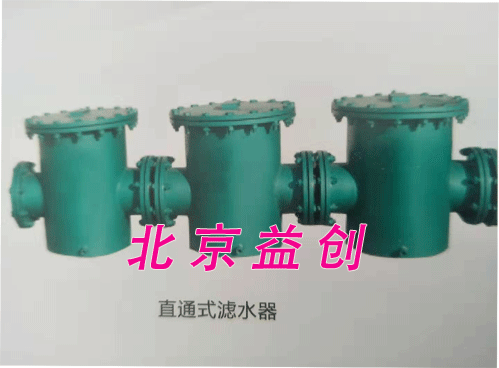

工业滤水器、自动滤水器安装形式分为低进高出式，斜插式，高进低处式，侧进中出式，水平进出式等。其结构均为滤网式，过滤精度可根据用户要求制作，在滤网孔径1mm-6mm之间选用。

工业过滤器规格型号

滤水器型号	进出口管径mm	排污口径mm	过滤精度	尺寸参数
LS-20	Φ26	DN15	Φ0.8-7mm	根据过滤精度等级及通流面积确定
LS-32	Φ38	DN20
LS-40	Φ45	DN25
LS-50	Φ57	DN25
LS-65	Φ76	DN32
LS-80	Φ89	DN32
LS-100	Φ108	DN50
LS-125	Φ133	DN50	Φ2-7mm
LS-150	Φ159	DN80
LS-200	Φ219
LS-250	Φ273		Φ3-7mm
DLS-80	Φ89	DN32	Φ0.8-7mm
DLS-100	Φ108	DN50	Φ2-7mm
DLS-125	Φ133	DN50
DLS-150	Φ159	DN80
DLS-200	Φ219
DLS-250	Φ273		Φ3-7mm
DLS-300	Φ325	DN100
DLS-350	Φ377
DLS-400	Φ426
DLS-500	Φ530
DLS-600	Φ630
