换热设备旋膜式除氧器工作原理、结构特点与工艺流程

换热设备旋膜式除氧器工作原理
     旋膜式除氧器是喷雾填料式除氧器的替代产品，一种新型热力式除氧器，旋膜除氧器原理是补水经起膜管呈螺旋状按一定的角度喷出与加热蒸汽进行热交换除氧，给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体，防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀。电力部GB1576-2001《电站压力式除氧器安全技术监察规程》。
     除氧器是锅炉及供热系统关键设备之一，如除氧器除氧能力差，将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失，引起的经济损失将是除氧器造价的几十或几百倍，国家电力部因此对除氧器含氧量提出了部分标准，即大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。
一、旋膜式除氧器结构原理
     1、设备结构：旋膜式除氧器主要由除氧塔头、除氧水箱两大件以及接管和外接件组成，其主要部件旋膜式除氧器（除氧塔头）是由外壳、汽水分离器、新型旋膜器（起膜管）、淋水篦子、蓄热填料液汽网等部件组成（具体如下图所示），下面向您着重介绍除氧塔头的结构原理：
     1.1外壳：是由筒身和冲压椭圆形封头焊制成，中、小低压除氧器配有一对法兰连接上下部，供装配和检修时使用，高压除氧器留配有供检修的人孔。
     1.2 汽水分离器：该种旋膜式除氧器装置取代了原老式除氧器内草帽锥形式结构设计，使除氧器消除了排汽带水现象。
     1.3旋膜器组：由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成凝结水、化学补水、经旋膜器呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽接管引进的加热蒸汽进行热交换，形成了一次除氧，给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃，并进行粗除氧一般经此旋膜段可除去给水中含氧量的90-95%左右。
     1.4淋水篦子：是由数层交错排列的角形钢制作组成，经旋膜段粗除氧的给水在这里进行二次分配，呈均匀淋雨状落到装在其下的液汽网上。
     1.5蓄热填料液汽网：是由相互间隔的扁钢带及一个圆筒体，内装一定高度特制的不锈钢丝网组成，给水在这里与二次蒸汽充分接触，加热到饱和温度并进行深度除氧目的，低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L（部颁标准分别为15ug/L、7ug/L)。
     1.6水箱除过氧的给水汇集到除氧器下部容器即水箱内，除氧水箱内装有新科学设计的强力换热再沸腾装置，该装置具有强力换热，迅速提升水温，更深度除氧，减小水箱振动，降低口音等优点，提高了设备的使用寿命，保证了设备运行的安全可靠性。
二、旋膜式除氧器技术特点
     1.除氧效率高，给水合格率99%。（高压5цɡ/L,低压10цɡ/L）
     2.除氧空间的富裕量使除氧器能够大幅度的超负荷运行（通常超出值在额定出力的50%）
     3.因其换热效率非常高，可低温进水运行（全补水）。
     4.热损失大大减少，排汽量控制在03%以下
     5.运行稳定，无震动。当负荷突变50%，补水突变20%时，除氧器仍不震动，可长时间运行无需维护。
6.适应性强：
     适应入口溶氧量高（大气式10000μg/L，高压式2000μg/L）；
     适应入口水温低（大气式15℃，高压式60℃）；
     适应压力变化大（大气式002—005Mpa,高压式0002—085Mpa）；
     适应补水率大（大气式100%，高压式45%）；

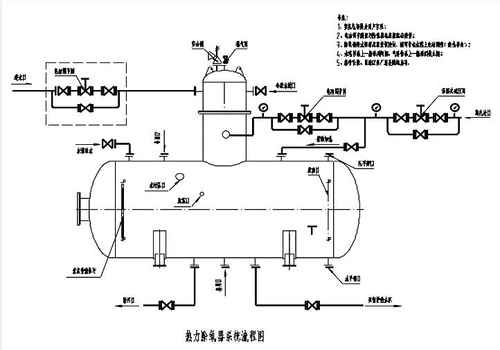

三、旋膜式除氧器工艺流程

     凝结水及补充水先进入除氧头内旋膜器组水室，在一定的水位差压下
从膜管的小孔斜旋喷向内孔，形成射流，由于内孔充满了上升的加热蒸汽，
水在射流运动中便将大量的加热蒸汽吸卷进来(试验证明射流运动具有卷吸
作用);在极短时间很小的行程上产生剧烈的混合加热作用，水温大幅度提
高，而旋转的水沿着膜管内孔壁继续下旋，形成一层翻滚的水膜裙，(水在
旋转流动时的临界雷诺数下降很多即产生紊流翻滚)，此时紊流状态的水传
热传质效果理想，水温达到饱和温度。氧气即被分离出来，因氧气在内孔
内无法随意扩散，只能上升的蒸汽从排汽管排向大气(老式除氧器虽加热了
水，分离出了氧但氧气比重大于加热蒸汽，部分氧又被下流的水带入水箱，
也是造成除氧效果差的一种原因)。经起膜段粗除氧的给水及由疏水管引进
的疏水在这里混合进行二次分配，呈均匀淋雨状落到装到其下的液汽网上，
再进行深度除氧后才流入水箱。水箱内的水含氧量为高压0-7 ng/L,低压小于
151ng/L达到部颁运行标准。
因旋膜式除氧器在工作中使水始终处于紊流状态，并有足够大的换热表
面积，所以传热传质效果越好，排汽量小(即用与加热的蒸汽量少，能源损
失小带来的经济效益也可观)除氧效果好产生的富裕量能使旋膜式除氧器超负荷运
行(通常可短期超额定出力的50%)或低水温全补水下达到运行标准。
