飞灰取样器，锅炉飞灰取样装置使用技术方案与结构图分析

       飞灰取样器，锅炉飞灰取样装置使用技术方案与结构图分析，飞灰是燃料在锅炉炉膛燃烧后随烟气进入尾部烟道的细小灰粒，飞灰中未燃尽碳的质量占飞灰量的百分率叫飞灰可燃物含量。飞灰可燃物含量是反应锅炉燃烧效果的主要指标。在燃煤锅炉的日常运行中，需要定时采集飞灰样品测定飞灰可燃物含量，以便监测锅炉燃烧工况的质量，及时改进运行操作，提高锅炉燃烧效率；传统的飞灰取样装置有抽气式飞灰取样装置和撞击式飞灰取样器，锅炉飞灰取样装置，前者管线较长，往往由于保温不当，经常出现堵塞现象；后者由于较大颗粒易于被撞击，造成采集的粗颗粒比实际飞灰中的粗颗粒多，使其飞灰可燃物测定结果偏高。
        针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种手动飞灰取样装置，它采用自抽式无动力抽取飞灰，具有取样代表性好、取样管不堵塞、免维护和操作使用方便等优点。
        飞灰取样器，锅炉飞灰取样装置，包括三嘴取样枪、喷射器组件、弯管抽吸组件、防堵吹扫组件、旋流集灰器组件、气源多路换向单元、取样瓶、振动组件、气源处理单元及箱体，气源多路换向单元、取样瓶和气源处理单元从左到右依次设置在箱体内下部；振动组件一端与取样瓶瓶口相连，该振动组件另一端与旋流集灰器组5一端相连；旋流集灰器组件另一端与弯管抽吸组件一端相连；喷射器组件设置在箱体左侧上部，该喷射器组件与弯管抽吸组件的另一端相连；防堵吹扫组件设置在箱体内，该防堵吹扫组件一端与旋流集灰器组件相连；三嘴取样枪设置在箱体左侧中部，该三嘴取样枪与防堵吹扫组件的另一端相连。三嘴取样枪的底面设置有耐磨陶瓷层。气源处理单元的一端通过导管与进气阀门相连。
        采用上述结构后，飞灰取样器有益效果为：它采用自抽式无动力抽取飞灰，具有取样代表性好、取样管不堵塞、免维护和操作使用方便等优点。
附图说明

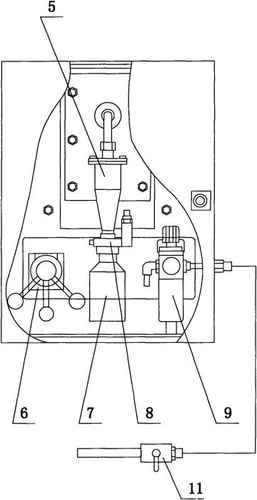

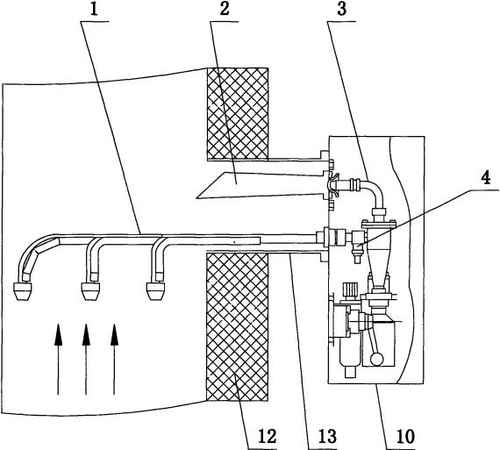

        图1是飞灰取样器，锅炉飞灰取样装置结构示意图；图2是图1的右视图。
        1、三嘴取样枪；2、喷射器组件；3、弯管抽吸组件；4、防堵吹扫组件；5、旋流集灰器组件；6、气源多路换向单元；7、取样瓶；8、振动组件；9、气源处理单元；10、箱体；11、进气阀门；12、锅炉炉膛；13、法兰架。
