管道热网除污器、自动除污过滤装置结构示意图分析应用优缺点

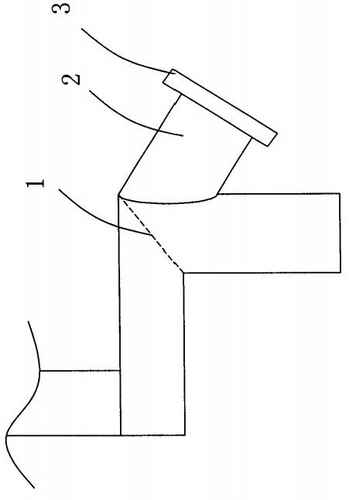

       如图1所示，以前的过滤器过滤网1设置主管道上横管和竖管垂直相交的位置，并在竖管的侧面设置有储污管道2,储污管道2的出口安装有法兰3。使用时，先将法兰3合在储污管道2的出口上，等需要排污的15时候，将法兰3取下，再除去由过滤网1过滤下来的储存于储污管道2内的污垢。但这种结构存在着如下缺点：
       1)每次除污时需取下法兰，使用不方便；
       2)介质的阻力大；
       3)储污管道2的体积大，不仅占用设备的空间，同时也增加了生产成本。
       管道热网除污器，不仅使用方便，而且介质更容易通过。
       为实现上述目的，管道热网除污器、自动除污过滤装置一种自动除污过滤器包括：主管道和25过滤网，该主管道为直管，过滤网设置在该主管道内，在该主管道的上游靠近过滤器位置安装有排污管。
       过滤网倾斜设置在主管道内，并具有适当的倾斜向上的弧度。管道热网除污器、自动除污过滤装置不仅大大减小了介质的阻力，而且在正常运转时免于拆30除，可以随时排污，因此非常方便使用。另外，排污管的直径可以设计得比较小，也能够达到排污的目的。此外，管道热网除污器、自动除污过滤装置的使用寿命可达20年以上。
附图说明
       图1为现有管道热网除污器、自动除污过滤装置器的结构示意图。
       图2为管道热网除污器、自动除污过滤装置结构示意图。
具体实施方式

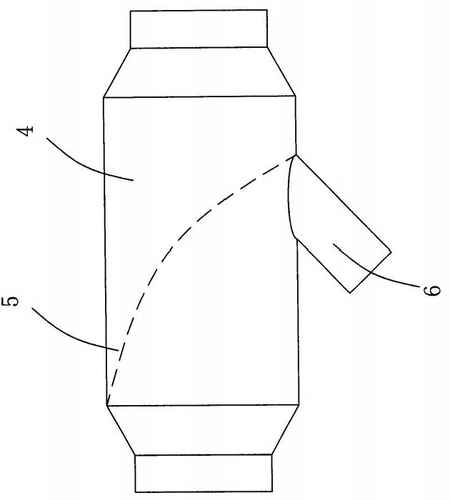

       如图2所示，管道热网除污器、自动除污过滤装置包括：主管道4和过滤网5,该主管道4为直管，过滤网5倾斜设置在该主管道4内，并具有适当的倾斜向上的弧度，在该主管道4的上游靠近过滤器5位置安装有排污管6。5管道热网除污器、自动除污过滤装置可以在使用过程中随时进行排污，而且主管道4的直径可以设计在1米左右，而排污管6的直径在0.4米左右。
