旋流除污器（热网除污器）改进结构图及使用说明

      旋流除污器（热网除污器）改进结构图及使用说明，改进的旋流除污器，其结构有简体，简体上联通切向进水管，出水管伸入筒体内腔中心处，筒体的底部有排污管，其技术方案要点是：出水管的进水端装有锥形体滤网。旋流除污器优点是：同时采用重力沉降、旋流离心分离和过滤三个除污机理，对于容重较大和较小的杂质物均能有效的清除，除污效果好，结构简单。
      一种改进的旋流除污器，其结构有筒体，筒体上联通切向进水管，出水管伸入筒体内腔中心处，筒体的底部有排污管，其特征是，出水管的进水端装有锥形体滤网。涉及一种循环水采暖系统中的除污装置，特别是一种改进的旋流除污器。
      在循环水采暖系统中，为保证水质的清洁，减少阻力和堵塞，设置有旋流除污器。但现有的旋流除污器（热网除污器）过滤效果不好，小于过滤网孔直径的杂质常常进入采暖系统管路和设备中，因此采暖期结束后要对采暖建筑的底层散热器进行人工清污。目前比较先进的旋流除污器解决了上述问题，但仍然存在不足，由于它采用离心分离的原理，所以对容重大于水的杂质确有很好的分离除污效果，但对于树叶、木块、纸屑等容重较小的杂质分离除污效果就不理想了。
      旋流除污器（热网除污器）目的是提供一种改进的旋流除污器，它同时采用重力沉降、离心分离和过滤三个除污机理，除污效果好，结构简单。
      目的是这样实现的：其结构有筒体，其上联通切向进水管，出水管伸入筒体内腔中心处，筒体的底部有排污管，其特征是：出水管的进水端装有锥形体滤网。当水进入除污器内，沿内腔壁的圆周切线方向形成向下的流动，这股向下旋转的水流到达内腔底部后，转而沿轴心向上旋转，后经出水管排出。较重杂物在水流离心力和自身重力作用下，落入内腔底部的排污管内，而较轻的杂物虽然随水流沿轴心向上旋转，但被出水管的滤网挡住，不能进入循环系统，这些较轻杂物落入排污管的，从排污管排出，未落入排污管的，打开检查口进行清理。
      旋流除污器优点是；同时采用重力沉降、旋流离心分离和过滤三个除污机理，对于容重较大和较小的杂质物均能有效的清除，除污效果好，结构简单。以下结合附图对新型作进一步说明。

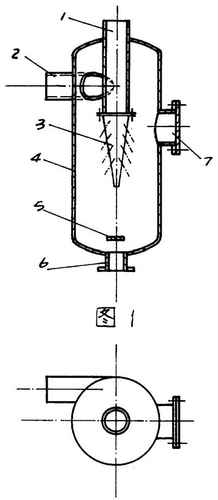

      图1是旋流除污器（热网除污器）改进结构示意图。
      图2是图1的俯视图。
      见图1、2,旋流除污器（热网除污器）具体结构如下：筒体4的上部联通切向进水管2,出水管1从筒体4上端的中心处伸入筒体4内腔，出水管1的进水端组装锥形体滤网3。筒体4的底部有排污管6,排污管上口的上方装有挡板5。筒体4上开有检查口7。
