空气压缩机水冷管壳式冷凝器胶球自动在线清洗装置产品介绍

       空气压缩机水冷管壳式冷凝器胶球自动在线清洗装置，特别是一种适用于管壳式空气压缩机冷冷凝器胶球自动在线清洗装置领域。
       目前市场上还没有针对空气压缩机用胶球在线清洗装置，当空压机冷凝器结垢时，只有通过停机进行化学清洗或者人工捅刷，在两个清洗周期内，空压机因为冷却效果逐渐变差，而导致效率逐渐降低。
       目前，现有使用的清洗装置有两类：一类是一个独立的胶球清洗系统装置；二类是在冷凝器的进出口设置四通换流向装置进行清洗，此两类在线清洗装置仅适合管壳式水冷冷凝器，做成满足适合管壳式空压机冷凝器胶球自动在线清洗装置，其体积大、成本高，且要配备大功率收发球装置使用，对空气压缩机的水冷管壳式冷凝器清洗效果不理想，如果将其改装成适合空压机水冷冷凝器的在线清洗装置，管路复杂、设备体积大。
       冷凝器胶球自动在线清洗装置管路复杂、设备体积大的缺点，一种新的空气压缩机水冷管壳式冷凝器胶球自动在线清洗装置，其通过特殊的结构设计，大大减小了清洗装置的体积及结构。
       技术方案是：一种空气压缩机水冷管壳式冷凝器胶球自动在线清洗装置，清洗装置包括上腔体机构、收发球装置和下腔体机构，上腔体机构、收发球装置和下腔体机构层叠设置，上腔体机构上设有冷凝器出水接管和出水管，管直径为DN32/DN40/DN50/DN65/DN80/DN100,收发球装置顶部开有收球进水口和收球出水口，上腔体机构内设有收球滤网，收球滤网连通在冷凝器出水接管和收球进水口之间，下腔体机构上设有进水管和冷凝器进水接管，管直径为DN32/DN40/DN50/DN65/DN80/DN100,收发球装置底部设有发球进水口和发球出水口，下腔体机构内设有过滤网，过滤网设置在发球进水口和发球出水口之间，收发球装置内设有内旋转筒体和外筒体，内旋转筒体和外筒体相互套装在一起，且能够相对转动，执行器驱动内旋转筒体转动，外筒体上对应于收球进水口、收球出水口、发球进水口和发球出水口位置处分别设有通孔，内旋转筒体上一侧对应于外筒体上的通孔的位置处开设有两个通孔，内旋转筒体内部设有胶球滤网。
       收发球装置侧面设有具有加放球功能的观球视镜，具有加放球功能的观球视镜与内旋转筒体相连通。上腔体机构、收发球装置和下腔体机构内对应设置有Z字形隔板。上腔体机构和下腔体机构内的Z字形隔板上分别开有通孔。下腔体机构上设有手孔，手孔对应于过滤网设置。收球滤网呈L形筒状，一端连接在冷凝器出水接管上，另一端连接在收球进水口上。胶球清洗装置还包括胶球自动清洗控制器，胶球自动清洗控制器控制执行器工作。胶球滤网呈锥形。
       在发球时，将胶球发入冷凝器进水管道中，胶球依靠水压差擦洗掉换热管内壁的污垢，在冷却水出口端通过上腔体机构回收胶球至内旋转筒体形成一个清洗循环，通过微电脑控制程序设置清洗频率和次数，达到自动在线清洗功能。可以始终保持空气压缩机水冷管壳式冷凝器内壁洁净，提高换热效率，降低能耗，节约能源。设计紧凑、简单，运行可靠，外观美观，占用空间小，适用于空气压缩机水冷管壳式冷凝器胶球自动在线清洗。
下面将结合附图和具体实施方式对本发明做进一步说明。
附图说明

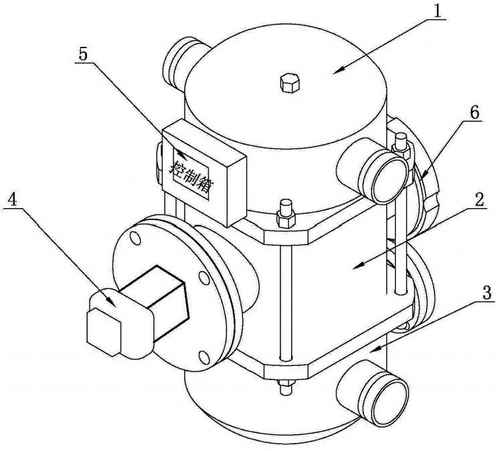

       图1为冷凝器胶球自动在线清洗装置立体结构示意图。

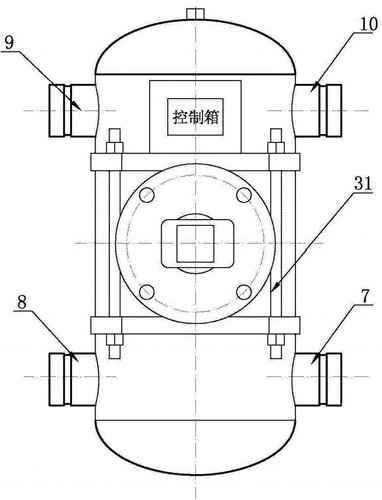

       图2为冷凝器胶球自动在线清洗装置正视结构示意图。

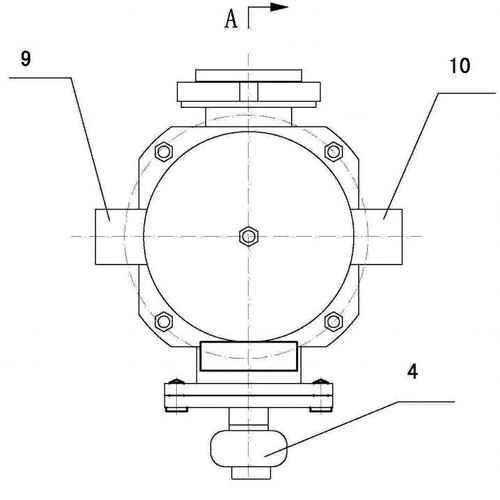

       图3为冷凝器胶球自动在线清洗装置俯视结构示意图。

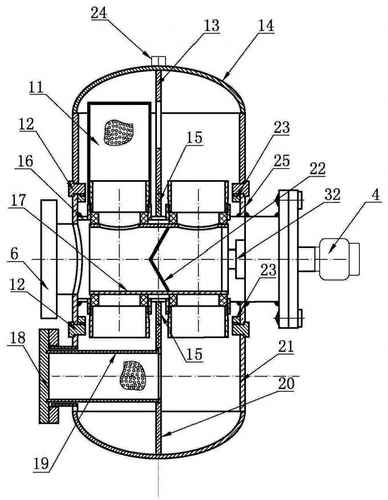

       图4为图3的A-A剖面结构示意图。

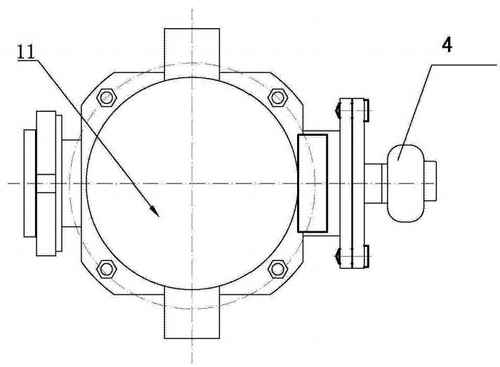

       图5为冷凝器胶球自动在线清洗装置内部结构俯视示意图。

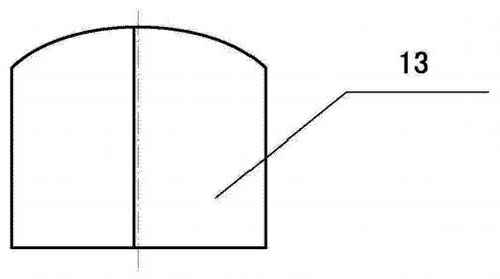

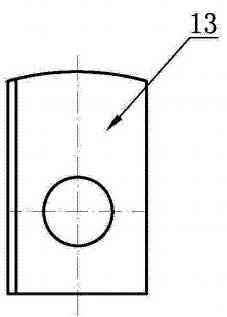

       图6为上腔体机构Z型隔板正视结构示意图。

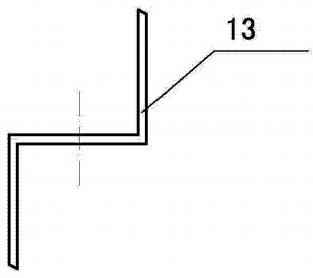

       图7为上腔体结构Z型隔板侧视结构示意图。
       图8为上腔体结构Z型隔板俯视结构示意图。

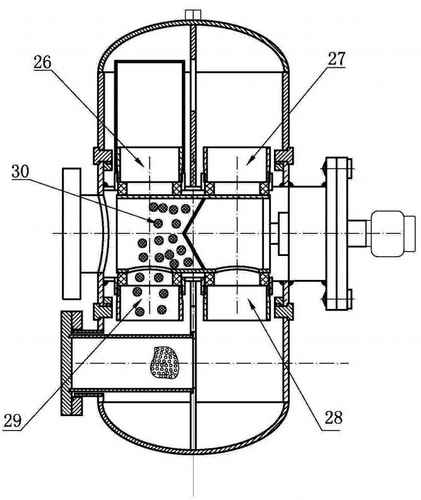

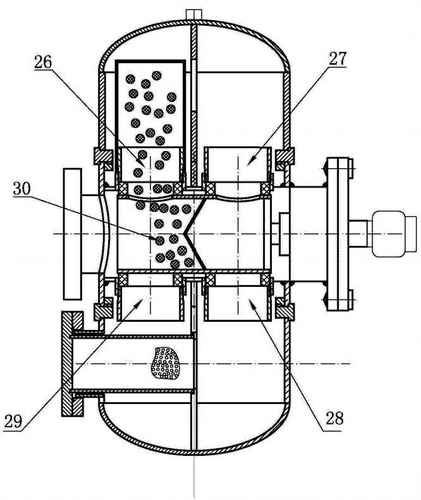

       图9为冷凝器胶球自动在线清洗装置收球状态内部结构示意图。

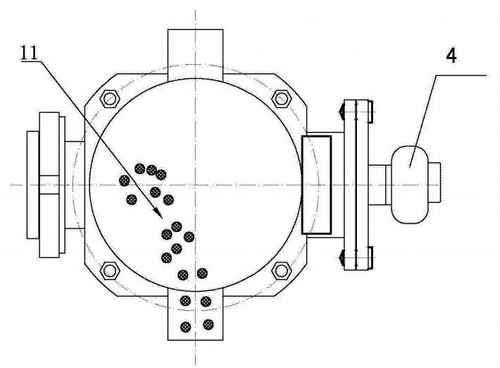

       图10为冷凝器胶球自动在线清洗装置收球状态内部横向结构示意图。
       图11为冷凝器胶球自动在线清洗装置发球状态内部结构示意图。

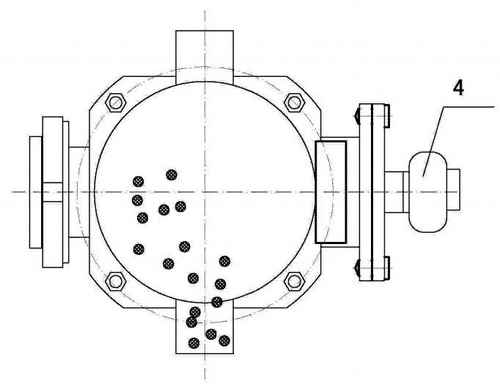

       图12为冷凝器胶球自动在线清洗装置发球状态内部横向结构示意图。

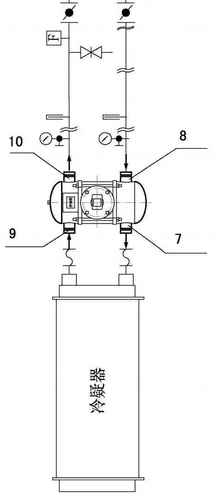

       图13为冷凝器胶球自动在线清洗装置使用系统结构示意图。
       图14为冷凝器胶球自动在线清洗装置分解状态结构示意图。
       图中，1-上腔体机构，2-收发球装置，3-下腔体机构，4-执行器，5-控制器，6-具有加放球功能的观球视镜，7-进水管(管直径为DN32/DN40/DN50/DN65/DN80/DN100),8-冷凝器进水接管(管直径为DN32/DN40/DN50/DN65/DN80/DN100),9-冷凝器出水接管(管直径为DN32/DN40/DN50/DN65/DN80/DN100),10-出水管(管直径为DN32/DN40/DN50/DN65/DN80/DN100),11-L形收球滤网，12-密封压环，13-上腔体机构Z型隔板，14-上壳体(上腔体机构壳体),15-收发球装置Z型隔板，16-外筒体，17-内旋转筒体，18-手孔，19-过滤网，20-下腔体机构Z型隔板，21-下壳体(下腔体机构壳体),22-锥形滤网，23-密封环，24-通气孔，25-中壳体(收发球装置壳体),26收球进水口，27-收球出水口，28-发球进水口，29-发球出水口，30-胶球，31-丝杆，32-传动轴，33-一密封圈，34-二密封圈。
