热网除污器-管道排气除污器结构组成与应用

       热网除污器-管道排气除污器是一种适用于清除供热供回水管网中的杂质及气体的维修装置，它是由除污器、过滤网、排污阀门、油轮、加压泵、排气阀和主管道连接而成，除污器一端与主管道由螺纹连接，另一端与加压泵的一端由油轮连接；加压泵的另一端与主管道由螺纹连接；除污器上连接着排阀法门；除污器内固定着过滤网；排气阀固定在主管道上；采用此装置，可以节约水源；节省热源；提高劳动效率，降低劳动强度。
       1、管道排气除污器是由除污器(1)、过滤网(2)、排污阀门(3)、油轮(4)、加压泵(5)、排气阀(6)和主管道(7)连接而成，其特征是：除污器(1)一端与主管道(7)由螺纹连接，另一端与加压泵(5)的一端由油轮(4)连接；加压泵(5)的另一端与主管道(7)由螺纹连接；除污器(1)上连接着排污阀门(3);除污器(1)内固定着过滤网(2);排气阀(6)固定在主管道(7)上。
       一、一种适用于清除供热供回水管网中的杂质及气体的维修装置，尤其是管道排气除污器。
       二、供热管道因物堵、气堵、压力分布不均等原因造成的用户暖气片不热，目前的维修方法大都是人工扯卸暖气片及管道进行维修，在扯卸过程中浪费了大量的软化水，且工人的劳动强度大，工作效率低。
       三、提供管道排气除污器，它解决了目前技术中的不足，它是由除污器、过滤网、排污阀门、油轮、加压泵、排气阀和主管道连接而成，热网除污器一端与主管道由螺纹连接，另一端与加压泵的一端由油轮连接；加压泵的另一端与主管道由螺纹连接；热网除污器上连接着排污阀门；热网除污器内固定着过滤网；排气阀固定在主管道上。
       当供热管道因物堵、气堵、压力分布不均等原因造成的用户暖气片不热时，将管道排气除污器连接在供热的供回水主管道上，关闭管道主阐阀，启动管道加压泵进行排气、除污。采用此装置，可以节约水源；节省热源；提高劳动效率，降低劳动强度。

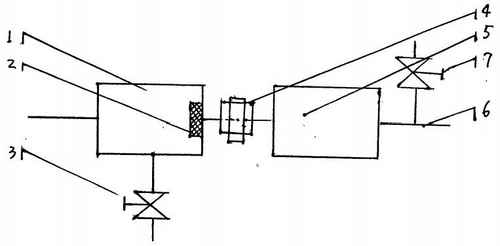

       四、附图说明：图1为管道排气除污器的结构示意图：图中1、除污器2、过滤网3、排污阀门4、油轮5、加压泵6、排气阀7、主管道
       五、具体实施方式：在图1中，热网除污器1一端与主管道7由螺纹连接，另一端与加压泵5的一端由油轮4连接；加压泵5的另一端与主管道7由螺纹连接；热网除污器1上连接着排污阀门3;管道热网除污器1内固定着过滤网2;排气阀6固定在主管道7上。
