旋膜式除氧器产品技术投用及方案说明

1、概述

       旋膜式除氧器的主要功能是除去水中的氧气和二氧化碳等非冷凝气体，其次是将凝结水加热至旋膜式除氧器运行压力下的饱和温度。旋膜式除氧器由壳体、起膜器组装置、填料组装置(不锈钢填
料层)等组成。给水(凝结水、除盐水)在集水室内混合，流入由隔板和旋膜管组成的喷水装置，经旋膜管呈伞状喷淋而下。加热蒸汽将给水加热到接近旋膜式除氧器工作压力下的饱和.温度，进行除氧(大约除去给水含氧量的90%左右)。喷淋下的凝结水和补给水，在装半圆管组成的淋水条组上汇集和进行二次分配，淋落到填料层上。给水在填料层内，沿填料层表面呈膜状向下流与向上流的加热蒸汽充分接触，给水被加热到饱和温度并进行深度除氧，达到给水含氧量要求。
       已除去的氧及其他气体与未凝结蒸汽由顶部的排汽装置进行汽水分离后，通过排汽管排出。除氧水汇集流入除氧水箱内。在除氧水箱内部设有再沸腾接管，用于除氧设备启动时加热。与旋膜式除氧器有关的管道按母管制方式进行连接，旋膜式除氧器可按母管制方式运行。www.bjyckj.cn旋膜式除氧器的加热蒸汽来自锅炉减温减压后加热蒸汽和闪蒸蒸汽。保证旋膜式除氧器在启动时加热所需。
       除氧器采用定压运行方式，运行压力为0.02MPa，利用旋膜式除氧器.上部的压力信号PICA控制加热蒸汽调节阀PV的开度来控制其运行压力，出水温度达到其相应压力下的饱和温度。流入除氧器的水源，除主除盐水通过LICA液位信号控制LV调节阀外，还有来自丙烯透平系统凝结水，根据在线分析仪AISA控制，正常进旋膜式除氧器AV-A开启,去凝结水站AV-B关闭，通过LV不断调节其开度自动维持除氧水箱处于正常水位。设备出水管上，装有取样接管，用于出水溶解氧的监测。

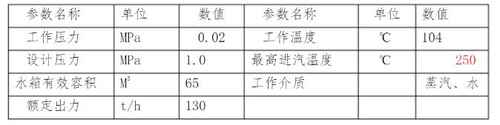

2、低压旋膜式除氧器设备的技术特性见下表

3、旋膜式除氧器系统试运前的准备工作.

       3.1旋膜式除氧器本体及有关设备管道安装施工完毕，各仪表、水位计完整齐全并校验安装合格，系统的调节阀开关灵活可靠，方向正确。

       3.2旋膜式除氧器本体及水箱经水压试验合格。

       3.3电接点液位计和与之相连的发信应完好，除氧系统保护联锁试验合格。

       3.4调整压力自动调节器和水位自动调节器，达到灵活可靠且动作正确。

       3.5给水系统和有关疏水管道冲洗干净，水箱清洗干净，含铁量≤50mg/L,悬浮物≤10mg/L，系统恢复完毕。

       3.6旋膜式除氧器各蒸汽管道吹扫干净，系统恢复，各阀门处于关闭状态。

       3.7安全阀调整试验合格，动作正常。

4、旋膜式除氧器的启动投入

       4.1检查旋膜式除氧器系统阀门开关正确，各部件完好，水位计清晰，各仪表、保护、信号装置及电动门送电试验正常。

       4.2启动P-1001A除盐水泵，开启LV-8703进水调节阀，开度为25%向旋膜式除氧器充水至水位计1M位置，停P-1001A除盐水泵，关LV进水调节阀。

       4.3开启蒸汽管线上加热蒸汽至旋膜式除氧器加热蒸汽母管手动阀，开一到二圈，对加热蒸汽母管进行充分暖管，疏水后，全开手阀。关闭加热蒸汽进除氧头手阀再开启蒸汽管线上除氧水箱再沸腾门一到二圈，后再缓慢开启加热蒸汽PV调节阀对水加热，注意管道振动，如管道振动，立即停止加热。如无振动，缓慢全开再沸腾手阀，用加热蒸汽PV调阀控制水温和压力上升速度，水温控制104C、压力0.02MPa。

       4.4除氧水箱水温达50C时，缓慢打开给水管线上的下降管手阀对P-1001ABC给水泵充水投入正暖。

       4.5开启凝结水站P-1009A氨泵对旋膜式除氧器加氨控制PH在8.8-9.2之间。

       4.6检查旋膜式除氧器压力、温度、水箱水位、控制温升0.5-0.7C/min范围内,升压0.5KPa/min，当水位正常，水温80-104C时，水质经化验合格后，关闭除氧水箱再沸腾门开启除氧头进汽手阀，用PV加热蒸汽阀门调整压力稳定后可启动给水泵向锅炉供水，同时启动P-1001A除盐水泵向旋膜式除氧器补水，旋膜式除氧器投入运行，当旋膜式除氧器压力为0.02MPa时，投入压力调节器，压力保持在0.02MPa，水位正常。调节旋膜式除氧器顶部排汽阀开度，并在除氧水箱出水口取样管位置取样化验出水含氧量，当溶解氧达到≤15ug/L标准要求后，控制顶部排汽量，维持一个合理经济的排汽，在保证除氧效果的同时，节约能源。同时根据系统运行方式，需要时投入水位自动。
