循环水二次滤网

循环水过滤系统——二次滤网装置

概述装置

二次滤网是凝汽器循环冷却水系统的二次净化设备是胶球清洗系统中的主要设备之一，它的作用是过滤冷却水、净化水中污物，除去可能堵塞凝汽器换热管的杂物，保持凝汽器水室经常处于清洁状态，保证每绵胶球正常投入、回收和运行，提高胶球回收率不可缺少的装置。特别是在水中含杂质多而又受季节影响大的开式冷却水系统中，二次滤网的作用尤为重要。

我公司提供二次滤网分为两个系列：

WF-A型内旋负压反冲式二次滤网

WF-B型旋转网芯负压反冲式二次滤网

WF-A型二次滤网结构及特点

WF-A型二次滤网的形式为内旋负压反冲式，它具有占地面积小、结构紧凑、水阻小、可不停机排污、排污效果好等优点。WF-A型二次滤网可立式安装和卧式安装。

主要技术特性：

Ø 公称直径   500~2200mm

Ø 净化能力   1900T/H~27370T/H

Ø 设计压力   0.6 Mpa

Ø 水阻       <350 mmH2O

Ø 排污转速   4~10 r/ min

结构简介：

二次滤网主要由滤网、外壳、蜗轮箱体、排污槽、传动轴、排污口和电驱动等部件组成。

滤网由骨架、网板和筋板组焊而成，整个滤网有足够的刚性和强度。网板材料为不锈钢，焊接在骨架上，网板上钻孔直径为Φ6 mm~Φ10 mm（可选）。海水型网板由高品质不锈钢材料制成。

外壳由优质钢板制成。前或后壳体内各焊有一个轴承座，由支撑筋板连接。排污旋转就靠它支撑，轴承座内装有高分子尼龙轴承等。海水型外壳内应加装牺牲阳极，并涂防腐漆或用1Gr18Ni9Ti以上材料制作。

排污槽显长条形，布置在滤网进水口上方。排污槽的刮板与滤网表面旋转，与排污管相连，排污管外接排污阀。在运行过程中，当滤网表面积污、杂物堵塞网眼，当滤网内外压差增加到一定值后，就必须打开排污阀，因排污管与冷凝器出水管相连，使排污槽内压力迅速下降，同时排污槽旋转，排污槽罩在滤网的区域内的杂物在刮板的刮动下和水流反冲洗的作用下被排出本体外。在排污过程中，电驱动通过蜗轮蜗杆驱动排污槽缓缓旋转。将滤网上的垃圾清除干净，排污完毕，关断排污阀，电驱动停止转动。

WF-A型二次滤网它具有以下特点：

1) 网芯驱动齿轮与循环水隔绝，润滑系统采用全封闭形式，齿轮不再受水、   泥沙等杂质磨损和侵蚀。

2) 消除了老式二次滤网存在的传动系统复杂易产生故障的缺点，运行安全可靠，检修维护方便。

3) 可以清除粘附力较强的杂物，使二次滤网使用性能更进一步提高。

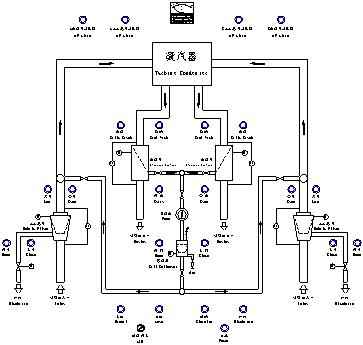

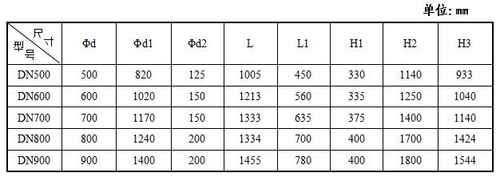

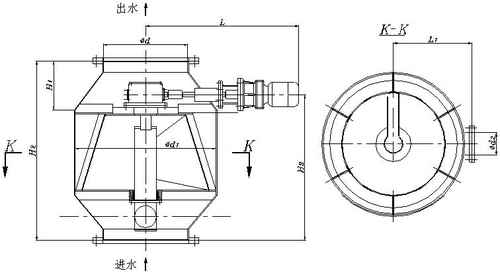

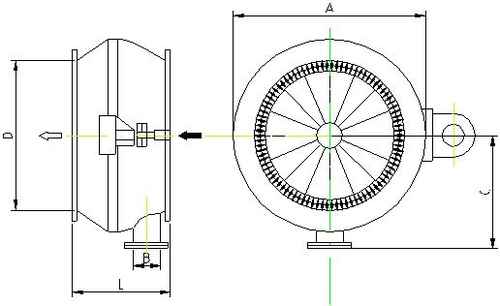

WF-A型二次滤网外形尺寸

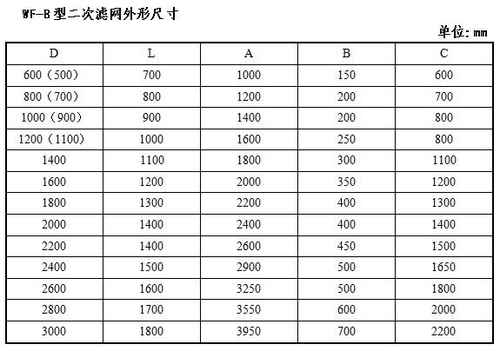

WF-B型二次滤网结构及特点
