胶球清洗系统主要组成部件说明

收球网

概述

收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗，就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收，再次用于清洗之用。收球网就是用来把分散在冷却水中的胶球全部收集起来的，以便重复使用的设备。所以收球网的收球率很重要。收球网的网板采用不锈钢材料、抗腐蚀、抗冲击、耐老化。我公司提供以下两种型式：

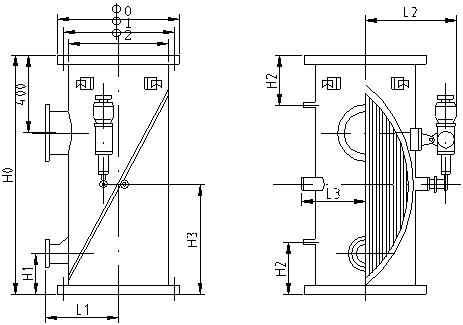

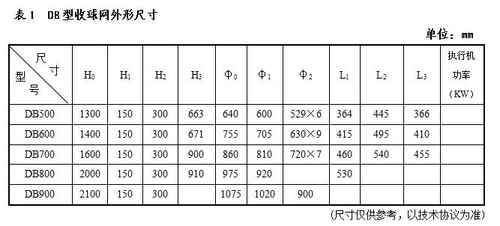

DB系列—单网板活动栅格式收球网（见图1）

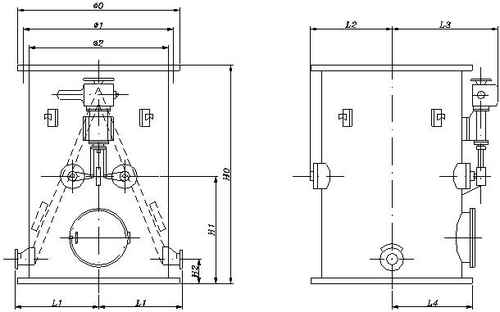

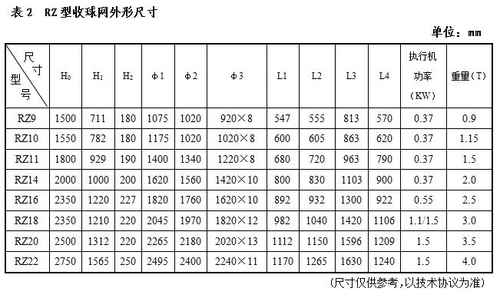

RZ系列—人字型活动栅格式收球网（见图2）

一般情况下，DB系列收球网适用于较小循环水管径较小的系统(DN500~DN900)，而RZ系列收球网适用于循环水管径较大的系统(DN900~DN2600).

收球网特点：

1) 加工工艺精良确保收球效果好；

2) 收球网水阻小；

3) 设计简约合理便于操作和维修：

4) 结构紧凑简单布置灵活方便。

收球网主要技术参数：

1) 收球率≥95%；

2) 水阻＜5kPa；

3) 供电电压AC380V。

收球网供货范围

1) 按供、需、设计院三方选定的收球网型号、规格，我公司提供收球网本体、传动机构、执行机构等设备。

2) 提供与收球网出口、入口法兰相配的循环水管法兰和紧固件。

3) 提供与胶球引出管法兰相配的法兰紧固件。

4) 选配差压开关或差压表计。

 收球网定货须知

定货时请用户提供以下资料：

1) 收球网型号、规格及台数；

2) 与收球网相配的循环水管外径及壁厚尺寸；

3) 循环水出水管道布置图。
